SAMSUNG dengan TDA9381 ada suara berderik dari flyback


KASUS :
  • SAMSUNG menggunakan UOC TDA9381
  • Ada suara berderik dari flyback
  • Kalau sempat muncul raster nampak frekwensi horisontal kacau
  • Kadang dapat mengakibatkan horisontal nyembur sebentar terus mati

TINDAKAN :
  • Kalau kaki pin-34 coba diopen, ternyata problem hilang.
  • Tetapi gambar yang muncul jadi sedikit bergeser kekiri, hal ini karena tidak ada pulsa horiosntal AFC ke pin-34

PENYEBAB :
  • Kami sudah beberapa kali menjumpai kasus semacam ini

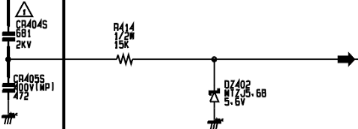

  • Penyebabnya adalah kapasitor milar untuk sirkit Horisontal AFC yang ada pada kolektor transistor horisontal bocor (contoh gambar adalah VR404 681/2Kv)
  • CR404 berfungsi sebagai kopel untuk memberikan pulsa-pulsa horisontal pada Horisontal AFC
  • Kalau diukur dengan avo-meter sepertinya kapasitor ini normal, tetapi ketika dipasang kapasitor tembus karena mendapat tegangan tinggi.
  • Ha ini mengakibatkan sirkit H AFC mendapat tegangan dc yang menyebabkan diode zener DZ402 tembus seperti dishorkan ke ground sehingga kalau diperiksa menggunakan osiloskop bentuk pulsa horisontal dari flyback cacat atau hilang sama sekali.
clip_image002
clip_image004
clip_image006Bentuk pulsa dari flyback yang normal yang masuk ke pin-34


****************************
Kamus :
  • FBISO = Flyback Pulsa Input dan Sandcastle Output. Merk lain kadang menamakan pin ini dengan H.AFC2, FBP, Sandcastle
