Sharp kode kedip (blinking code)


SELF DIAGNOSIS
Sharp hanya mempunyai sedikit model yang diperlengkapi dengan self-diagnosis dimana lampu stand-by led-merah akan kedip-kedip secara berulang dengan jumlah kedipan tertentu. Banyaknya jumlah kedipan ini dapat digunakan untuk membantu diagnosa bagian mana yang problem.
Dibawah ini adalah beberapa contoh arti kode kedip (blingking code)

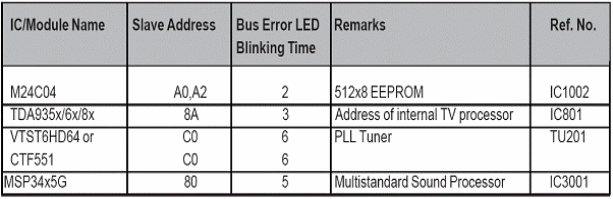

Sharp chasis GA1E
clip_image002



Sharp chasis GA200
clip_image004



Sharp menggunakan IXC3410 atau IXC3412 :


2 x       IC1003    EEP ROM
3 x       IC801     TVPROCESSOR
4 x       IC401      AV SWITCH
5 x       IC305     SOUND PROCESSOR
6 x       IC2300   (NICAM/IGR)  STEREO DECODER
8 x       TU201    TUNER



********************************
