Friday, May 25, 2012

SELF-CHECK memudahkan dan mempercepat menemukan lokasi kerusakan Panasonic EURO-7


clip_image002
Panasonic chasis EURO 7 adalah merupakan pesawat teve yang cukup cangih dan mempunyai berbagai macam fasilitas. Sirkitnya cukup rumit karena terdiri dari macam-macam board yang terpisah. Pertama kali jumpa dengan model ini, membikin kepala panas dan pening hanya untuk memelototi sirkit diagramnya saja. Melacak kerusakan dengan cara konvensionil mengunakan AVO-meter dan osiloskop terasa sangat sulit dan melelahkan.
Setelah beberapa kali menangani model-model chasis ini, kami baru menyadari kalau pabrikan sebenarnya telah menyediakan cara cepat untuk mendiagnosa kerusakan (asalkan bukan rusak mati) yang dinamakan “ SELF CHECK”
clip_image004
Contoh pengalaman. 1
  • Model TX-34P300X dengan problem tidak ada suara.
  • Masuk “self check” dengan cara : Tekan dan tahan tombol VOL-DOWN pada front panel kemudian tekan tombol HELP pada remote
  • Pada layar akan muncul display seperti contoh gambar dibawah. Disini DOLBY tidak tertulis OK...........tetapi muncul “- -“ yang berwarna merah
clip_image006

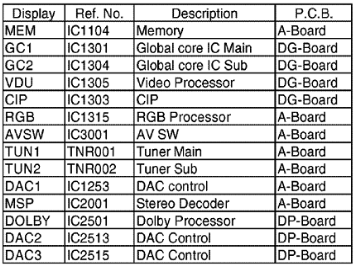

  • Hal ini menunjukkan bahwa problem disebabkan pada sirkit Dolby yang terdapat pada board-DP (Digital Prosessor), yaitu pada sirkit IC2501.
clip_image008
  • Maka langsung saja kami lepas board tersebut dan coba-coba dilakukan resoldering IC2501 menggunakan solder blower........tetapi hasilnya......sami mawon (sama saja masih tetap problem)
  • Coba lagi dengan melakukan resoldering komponen X-tal yang terdapat didekat ic Dolby tersebut.....dan hasilnya ...langsung OK

Contoh pengalaman.2
  • Model TX-29P200X dengan problem gambar jadi hitam putih dan vertikal sedikit tertarik keatas.
  • Pelacakan dengan osiloskop menunjukkan problem pada bagian tuner karena bentuk sinyal output dari tuner tidak normal.......tetapi ketika coba ganti tuner....hasilnya sami mawon.......alias gambar tetap memble.
  • Maka coba masuk “SELF CHECK”
  • Terlihat pada layar bahwa problem disebabkan pada IC DAC1 (Digital to Analog Coverter)....yaitu IC1253 yang terdapat pada board-A
  • Penggantian IC1251..………..langsung menyelesaikan masalah dengan tuntas.


************************
