Monday, March 23, 2015

Panel Samsung dengan gangguan garis2 tirai putih



Panel Samsung 320AP08

  • Pertama dihidupkan seperti gambar.1.
  • Lama-lama jadi seperti gambar.2

image gambar.1

image gambar.2



Kerusakan panel seperti ini sepertinya tidak dapat lagi diperbaiki.  Coba cut jalur CKV1 lajur kiri, gambar dapat normal. Tapi lama kelamaan jadi seperi gambar.3

imagegambar.3



Dicoba macam-macam cara tetap tidak membuahkan hasil. Eksekusi terachir hanya bisa mengurangi gangguan garis-garis dan ada garis horisontal, sehingga tidak begitu kentara jika posisi gambar pada mode “dinamis”. Yaitu dengan cara melepas sambungan CKV1, CKVB1 dari Scan-driver MAX17121 ke panel kaca, kemudian menghubungkan CKV1, CKV2 ke tegangan Voff. Resistor Jumper yang dilingkari merah dilepas, dan kapasitor dengan garis kuning disambung.






*****************************

Saturday, March 21, 2015

Cara memotong jalur CKV, CKVB mengatasi gambar double vertikal


Panel LCD yang mengadopsi teknologi penemuan Samsung, dimana ciri panel tersebut adalah :
  • Panel semacam ini tidak hanya digunakan pada LCD  Samsung, tapi juga digunakan pada Toshiba, Polytron dan Sony
  • Panel tidak menggunakan sirkit “row-driver” yang berada dibagian luar kiri-kanan layar (…biasa disebut kupingan), sebab disini sirkit row-driver sudah ter-intregrasi masuk didalam panel kaca.
  • Pada board T-con di ketemukan test-point dengan tulisan STVP, CKVB1, CKVB2, CKV1, CKV2, VSS.
Problem yang sering terjadi dengan panel tersebut adalah :
  • Kadang warna gambar berubah-ubah, misalnya menjadi magent,kemerah-merahan, kehijauan
  • Atau kalau sudah lebih parah gambar jadi double secara vertikal.
  • Atau gambar seperti vertikal rolling dengan cepat.
IMG_0022a

Gejala kerusakan tersebut diatas disebabkan adanya kerusakan pada sirkit row-driver yang ada didalam panel kaca. Kerusakan demikian kadang memang panel masih bisa diselamatkan dengan cara “memotong” (orang kadang menyebut “cut” atau “sunat”) salah satu lajur jalur kiri atau kanan

Untuk itu kita mesti memahami dulu bagaimana sebenarnya jalur2 tersebut dan bagian mana yang mesti diputus.
  • Ada 2 lajur jalur yag menuju ke panel kaca, yaitu kearah “kiri” dan kearah “kanan” layar (lihat gambar.1)
  • Jalur-jalur tersebut berasal dari satu sumber, yang kemudian masing-masing bercabang menjadi 2 kearah kiri dan kanan (gambar.2)
  • Jalur yang dipotong nantinya adalah “hanya salah satu” lajur jalur yang kearah panel kaca, jadi jangan sampai salah potong sehingga mengakibatkan jalur pulsa terputus kearah 2 jalur semuanya.
  • Jalur mana yang mesti diputus? Lajur kiri atau kanan? Dalam ini belum bisa diketahui. Kita mesti main coba-coba dulu atau untung-untungan.
  • Misalnya kita potong dulu lajur jalur kanan,……ternyata raster malah gelap. Maka hal ini menunjukkan kita salah potong lajur. Sambung kembali jalur2 yang telah dipotong……dan ganti potong jalur kiri.
  • Menyambung kembali jalur yang putus mesti dilakukan dengan hati-hati dan sempurna. Artinya pastikan bahwa jalur2 telah tersambung kembali dan tidak ada yang short satu sama lain.
  • Untuk melakukan eksekusi, sebaiknya digunakan lampu penerangan yang cukup dan bantuan kaca pembesar.
  • Sebaiknya jalur2 digambar atau difoto dulu sebelum eksekusi….agar jejak jalur aslinya bisa diketahui jika salah potong jalur.
  • Untuk memotong jalur gunakan pisau cuter kecil yang masih baru atau silet.
image gambar.1
imagegambar.2
Langkah-langkah sebelum melakukan potong jalur.
  • Cari dahulu letak lajur jalur kiri maupun kanan yang akan dipotong, yaitu jalur2 STVP, VSS, CKV1, CKV1, CKVB1, CKVB2 dan kemudian masing-masing diberi tanda.
  • Gunakan ohm meter untuk mencari tiap jalur, sebab yang diberi tanda test point umumnya hanya salah satu jalur saja. Ujung probenya bisa diberi sambungan potongan jarum pentul untuk memudahkan pengukuran karena jalur2 yang akan diukur berukuran lembut.
  • Jika jalur2 sudah diketemukan, maka sebelum jalur dipotong dikerik dulu sehingga tembaga-nya kelihatan. Ini berguna jika nanti ternyata salah potong, sehingga jalur mudah disambung lagi dengan cara diberi solder jalur tersebut (gambar.3)

Memotong jalur :
  • Potong jalur sebaiknya pada bagaian yang berada didekat jalur yang masuk panel kaca.
  • Arah pisau sebaiknya jangan tegak lurus dengan jalur yang dipotong, tetapi dibuat agak miring. Ini bergunaka memudahkan jika seandainya akan disambung lagi karena salah potong.
  • Ingat - selulu gunakan pisau yang baru, agar jalur potongan sekecil mungkin. Ini berguna untuk memudahkan jika harus menyambung lagi.
  • Potong jalur CKV1,2 dan CKVB1,2 dulu.
image gambar.3

Amati dengan seksama hasil gambar yang diperoleh :
  • Mungkin hasil gambar yang diperoleh “cling” seperti resolusi aslinya.
  • Mungkin hasil gambar bagian kiri adan kanan beda resolusinya. Yang sebelah kalau diperhatikan agak kasar.
  • mungkin secara keseluruhan hasil gambar resolusi kasar, seperti ada garis-garis horisontal.
  • Mungkin timbul satu atau dua garis horisontal tipis yang berwarna.
  • Mungkian problem tetap tidak bisa di perbaiki, walaupun sudah coba potong bagian kiri maupun ganti potong bagian yang kanan. artinya panel sudah tidak bisa diselamatkan

Dari contoh-contoh hasil gambar diatas, mungkin dapat diperbaiki lagi hasilnya dengan cara :
  • Memotong semua jalur termasuk STVP dan Vss
  • Atau malah menyambung salah satu jalur atau beberapa jalur yang telah dipotong pada lajur yang sama.



Mesti dipahami......
Cut CKV, CKVB pada problem gambar double vertikal adalah solusi UNTUNG2an.
Disini tdk ada istilah teknisi pinter atau bodoh...
Yg ada - adalah LAGI BERUNTUNG JIKA BERHASIL atau TIDAK BERUNTUNG KLO MASIH PROBLEM.......
Yg lagi beruntungpun jangan kaget berubah jadi tidak beruntung....jika beberapa hari/bulan....problem kumat lagi...
Ucapkanlah Alhamdullillah....jika sampai setahun masih OK-OK saja




*************************















Tuesday, March 3, 2015

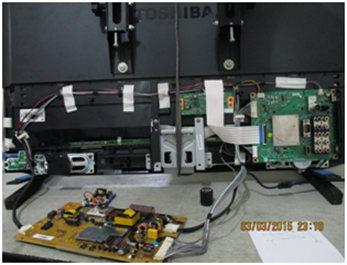

Modifikasi gacun Toshiba 32P2300VJ



KASUS :

  • Toshiba Led LCD 32P2300VJ
  • Power supply kemasukan cicak sehingga komponen-komponen kutu SMD banyak yang rusak.


SOLUSI :

Karena  komponen-komponen kutu seperti Resistor, Diode, Transistor sudah banyak yang rusak, maka tidak mungkin lagi untuk direpair agar kembali seperti semula. Maka satu-satunya kemungkinan adalah modifikasi menggunakan Gacun. Sudah sering kami pasang gacun untuk modifikasi power suply st-by LCD. Tetapi ternyata Gacun disini tidak dapat begitu saja dipasang, karena power suply juga digunakan untuk tegangan-tegangan lainnya .

Setelah melakukan beberapa percobaan, maka prosedur pemasangan Gacun agar berhasil adalah sebagai berikut  :

  • Kabel biru mesti dipasang.
  • Pasang beban Resistor 100 ohm/1w antara 5v st-by dengan ground.
  • Pasang Zener diode 6.2v pada tegangan 5v dengan ground sebagai “pengaman”……jika seandainya tegangan over.
  • VR posisi minim.
  • Ukur tegangan st-by 5v.
  • Hidupkan pesawat……..jika masih poosisi st-by……..tekan tombol “power”.
  • Akan terlihat tegangan 5v drops….dan pesawat belum mau menyala…..(backlight belum nyala)
  • Lepas colokan listrik…..ajust VR dengan ditambah sedikit……
  • Pasang kembali colokan listrik……akan terlihat tegangan 5v tetap drops……dan pesawat tetap belum menyala…..
  • Demikian diulang-ulang ajustment VR dengan ditambah sedikit demi sedikit…sehingga tegangan 5v tidak drops lagi….dan pesawat dapat menyala.



Catatan : Walaupun VR diajust, dalam hal ini tegangan tidak berubah naik.



**************************************
